Planer nawadniania ogrodu
Zaplanuj nawadnianie ogrodu online, zanim je zainstalujesz.
Rainplot oblicza automatyczny system nawadniania dla twojego ogrodu: ciśnienie przy każdym zraszaczu, ilość wody na każdej części trawnika, sekcje, rury i cenę części.
Wystarczy darmowe konto. Samouczek działa nawet bez niego.
Z danymi producentówHunter · Rain Bird · Gardena · VYR · Grundfos · DAB · Pedrollo
- Ogród
- 3360 m²
- Zraszacze
- 18
- Sekcje
- 3
- Źródło
- pompa, DAB Jet 300 M
- Woda na jedno nawadnianie
- za małocelza dużo
Kroki
Jak to działa
Sześć kroków. Obrazy to nagrania z aplikacji.
-
01Rysowanie
Zaprojektuj nawadnianie
Narysuj ogród na zdjęciu lotniczym twojej działki, w skali. Taras, ścieżki i rabaty pomijasz jako wycięcia.
-
02Zraszacze
Ustaw zraszacze
Wybierz markę, model i dyszę: zraszacze wynurzalne statyczne i rotacyjne Rain Bird, Hunter i innych. Po każdym zraszaczu aplikacja na nowo liczy mapę opadu.
-
03Poprawki
Dopasuj kąt zraszacza
Zmień kąt zraszacza, a woda przesunie się razem z nim, na żywo.
-

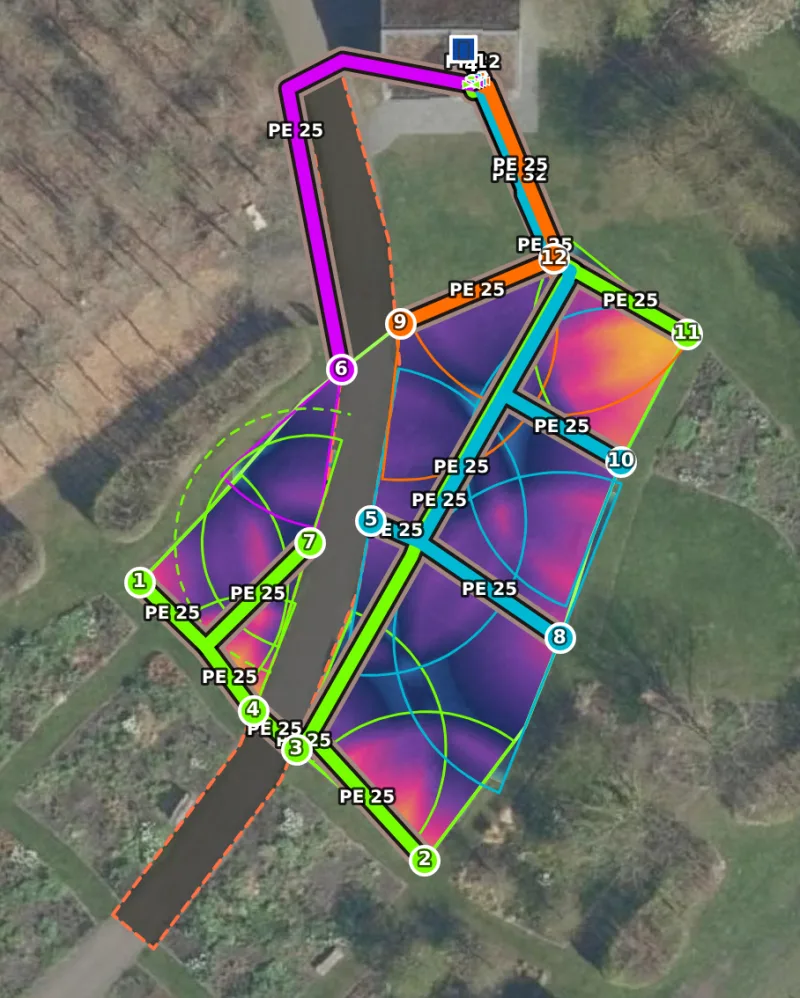

04Planer
Sekcje i rury z planera
Planer dzieli zraszacze na sekcje i rysuje rury, elektrozawory i kolektor, dopasowane do twojego kranu lub pompy.
-

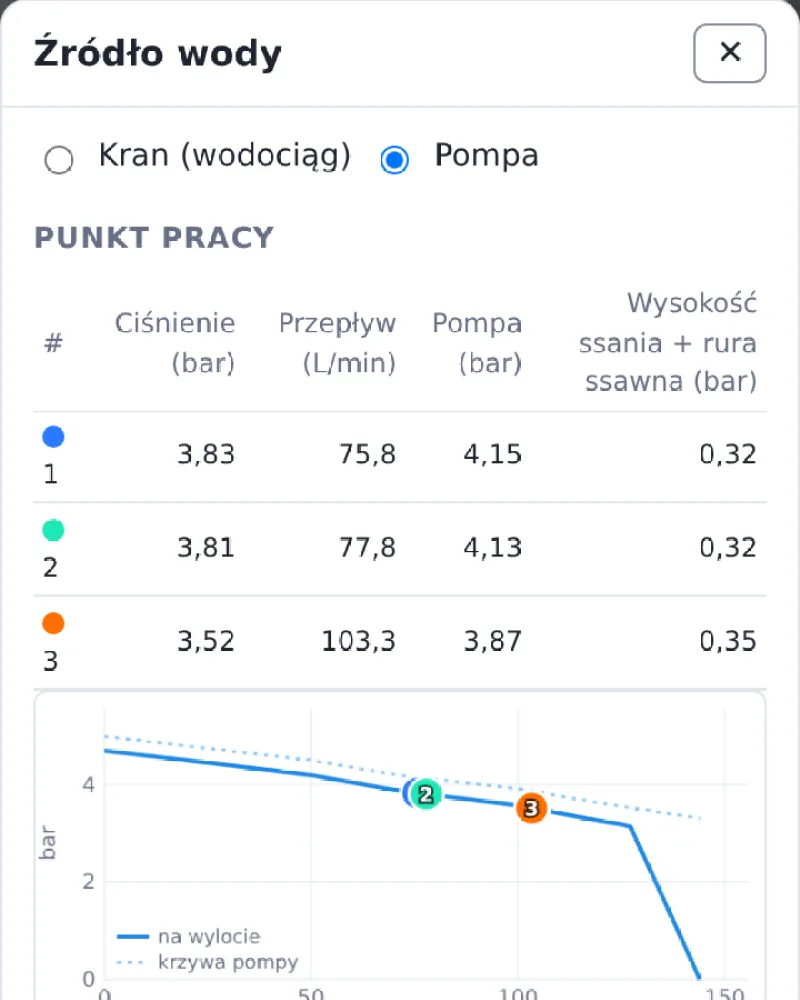

05Ciśnienie
Ciśnienie przy każdym zraszaczu

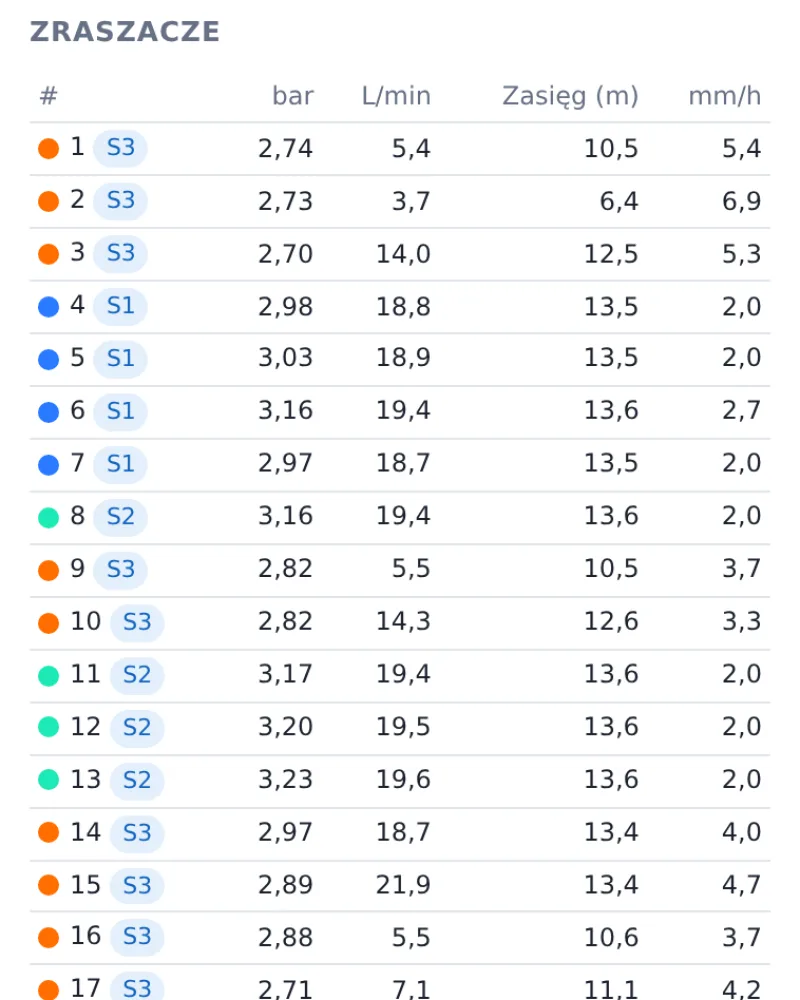

Na krzywej pompy widać punkt pracy każdej sekcji, a w tabelach ciśnienie przy każdym zraszaczu.
-

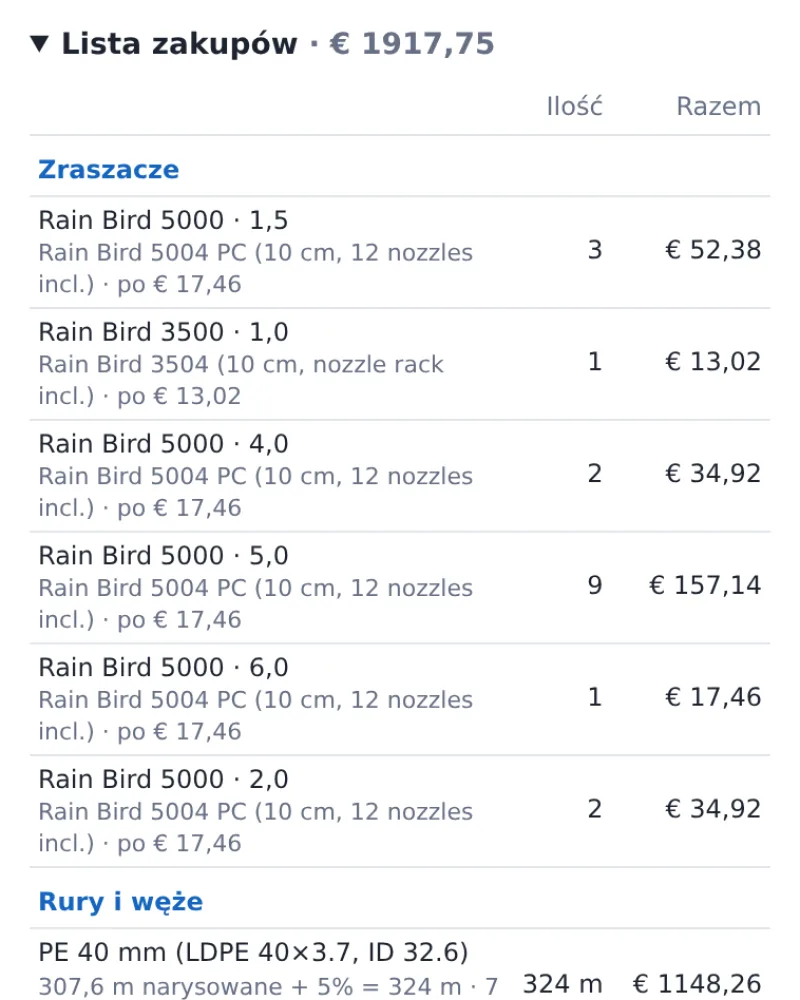

06Zamówienie
Lista zakupów
Każda część z ilością i ceną, od zraszacza po kolanko. Kupujesz, gdzie chcesz.
01–04: przykładowy ogród z samouczka. 05, 06 i na górze: prawdziwy ogród o powierzchni 3360 m².
Funkcje
Więcej funkcji
Funkcje, których nie omawia samouczek.
-
Rysunek
Importuj rysunek
Połóż projekt ogrodu lub plan działki (PNG, JPG lub PDF) na mapie. Ustaw przezroczystość, skaluj i obracaj, aż pasuje, a potem narysuj na nim ogród. Zdjęcie lotnicze nie jest potrzebne: rysunek działa też na białej mapie.
-
Sekcje
Jedna sekcja naraz
Pokaż tylko jedną sekcję i zobacz, co podlewa, gdy pracuje, a potem cały program.
-
Przeszkody
Drzewa zatrzymują wodę
Narysuj drzewo, słupek lub płot. Woda nie dociera za przeszkodę, a mapa pokazuje gdzie.
-
Pomiar
Wskaż dowolne miejsce
Zmierz opad: woda na jedno nawadnianie w tym miejscu w porównaniu z twoim celem.
-
Pompa
Za mała pompa? Zobacz, które pasują
Dla każdej sekcji to, czego potrzebuje u źródła, i pompy, które to dają. Wybierz jedną, a wszystko zostanie przeliczone.
-
Kształtki
Zobacz kształtki na mapie
Trójniki, kolana i złączki na mapie, tam gdzie umieszcza je lista zakupów. Rury w jednym wykopie leżą obok siebie.
-

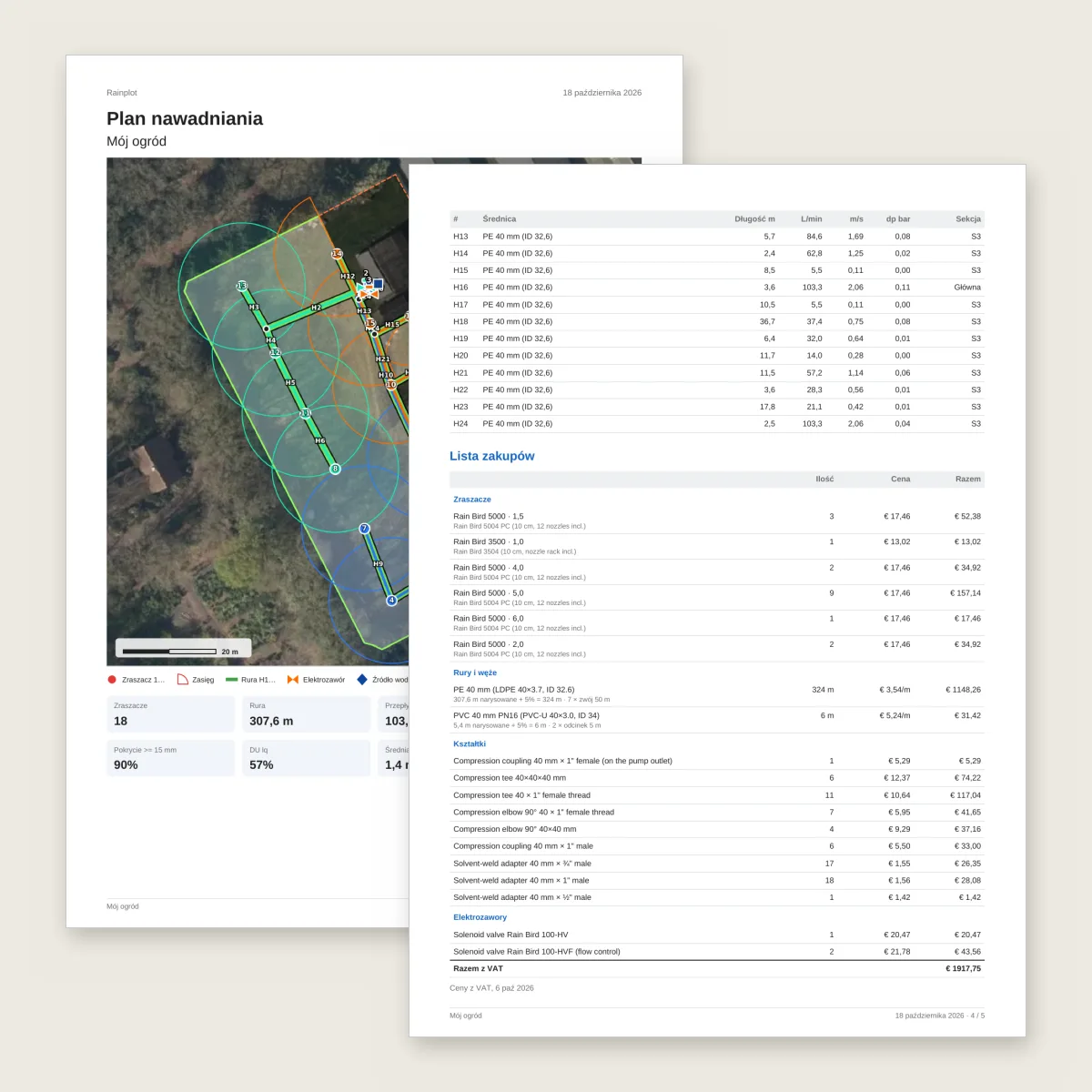

PDF
Cały plan jako PDF
Mapa, mapa opadu, czasy nawadniania, każdy zraszacz i rura oraz lista zakupów.

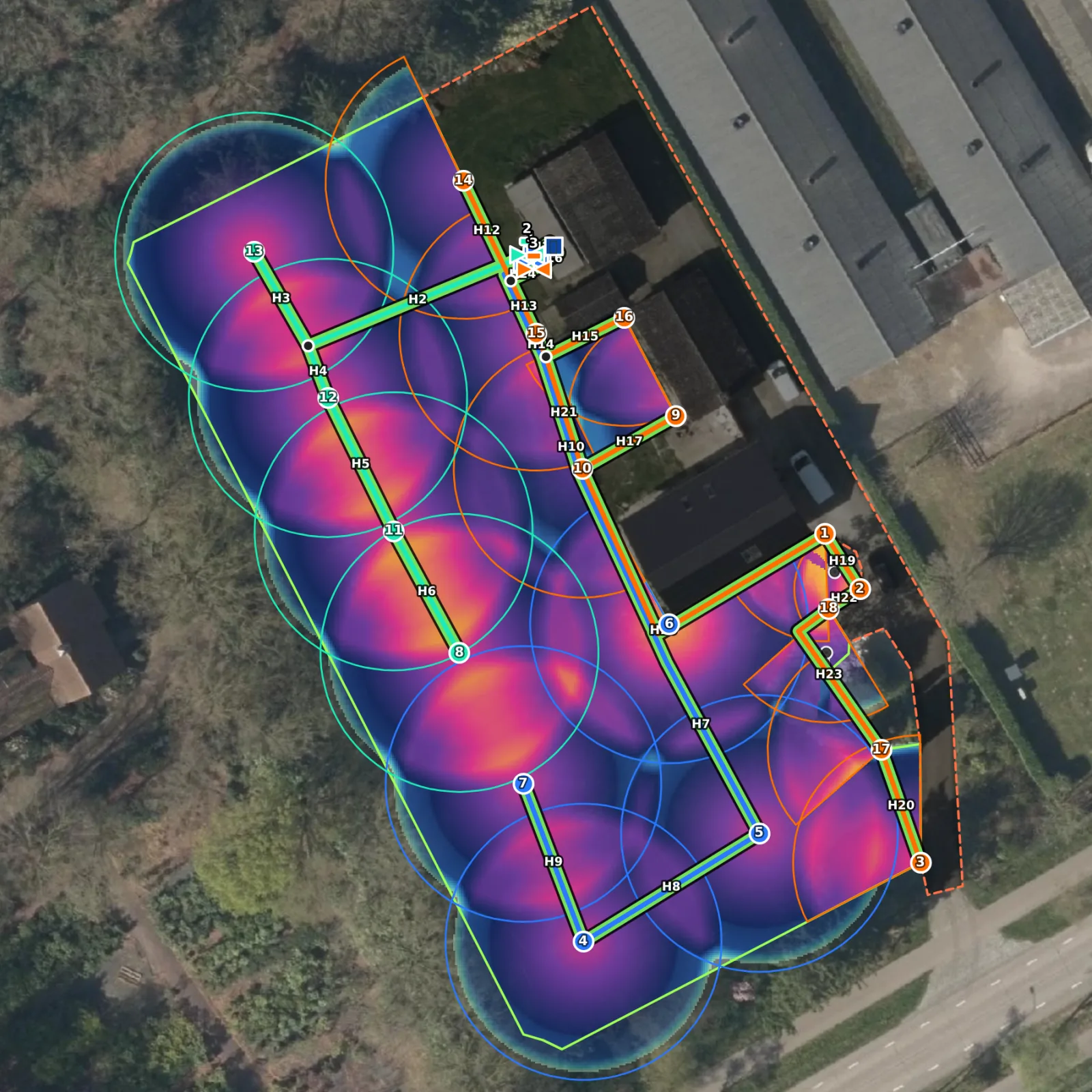

Sekcje, pomiar, pompa, kształtki i PDF: prawdziwy ogród o powierzchni 3360 m². Przeszkody: ogród na białej mapie.
Obliczenia
Co oblicza Rainplot
Dla każdego projektu widzisz:
- Ciśnienie przy każdym zraszaczu
- bar
- Przepływ na sekcję
- L/min
- Woda na godzinę i na jedno nawadnianie
- mm
- Równomierność
- CU · DU
- Suche miejsca
- m²
- Straty ciśnienia w rurach i kształtkach
- bar
- Czas nawadniania sekcji
- min
- Cena części i suma
- €
Liczone na podstawie tabel i krzywych pomp producentów. Rainplot sam nic nie sprzedaje.
Pytania
Najczęstsze pytania
Ile zraszaczy na jednej sekcji?
To zależy od kranu lub pompy, rur i zraszaczy. Rainplot liczy ciśnienie przy każdym zraszaczu, a planer tworzy sekcje tak, by każdemu zraszaczowi wystarczyło ciśnienia.
Czy ciśnienie z wodociągu wystarczy, czy potrzebna jest pompa?
Ustaw kran lub pompę na mapie. Rainplot uwzględnia ciśnienie z kranu lub krzywą pompy oraz straty ciśnienia w rurach i kształtkach. Dla każdej sekcji widzisz, czy wystarczy.
Czy każde miejsce na trawniku dostanie wodę?
Mapa opadu koloruje każde miejsce według ilości wody. Suche miejsca widać od razu, a do tego równomierność i suchą część w liczbach.
Czy muszę mierzyć ogród?
Nie. Zdjęcie lotnicze twojego adresu jest w skali. Brak dobrego zdjęcia? Rysuj na białej mapie albo podłóż własny plan.
Jakie marki są dostępne?
Zraszacze i dysze Hunter, Rain Bird, Gardena i VYR oraz pompy m.in. Grundfos, DAB i Pedrollo, z danymi producentów. Rainplot sam nic nie sprzedaje.
Jakie zraszacze wynurzalne mogę zastosować?
Zraszacze wynurzalne statyczne i rotacyjne Rain Bird, Hunter i innych, np. Rain Bird 1800 i 5000 albo Hunter Pro-Spray i PGP, każdy z pasującymi dyszami. Rainplot liczy na podstawie tabel producentów.
Czy mogę sam zrobić projekt nawadniania ogrodu?
Tak. Projektujesz nawadnianie online na zdjęciu lotniczym ogrodu: zraszacze, sekcje i rury. Rainplot oblicza ciśnienie i ilość wody na metr kwadratowy, więc widzisz, czy twój system nawadniania działa, zanim cokolwiek kupisz.
Czy mogę sam założyć nawadnianie ogrodu?
Tak, do tego służy Rainplot. Dostajesz plan w PDF z każdym zraszaczem, rurą i kształtką oraz listę zakupów z ilościami i cenami. Kopanie i podłączenie robisz sam.
Rura PE czy PVC?
Obie. Wybierz rurę PE lub PVC; Rainplot liczy straty ciśnienia w każdej rurze i kształtce.
Jak długo ma podlewać każda sekcja?
Wybierz, ile milimetrów wody chcesz na jedno nawadnianie; Rainplot wyliczy czas nawadniania każdej sekcji.
Czy działa na telefonie?
Tak, ale rysować najwygodniej na komputerze lub tablecie.
